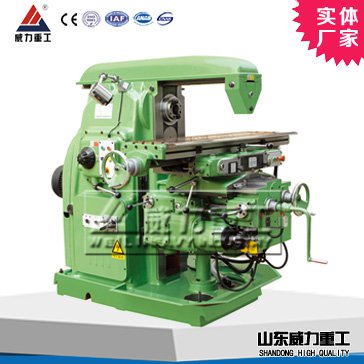

卧式铣床与万能铣床是一种铣床，万能铣床在卧式铣床的基础上增加了立铣头、分度头、回转工作台、等等一些附件就变成了万能铣床。卧式万能铣床详细介绍：
卧式万能铣床的技术参数
主要技术参数 X6140 工作台尺寸(mm) 1600x400 T型槽数目 3 T型槽宽度(mm) 18 最大负荷kg 800 X向（工作台纵向 手动/机动）(mm) 900/800 Y向（滑座横向 手动/机动）(mm) 315/300 Z向（升降台垂向 手动/机动）(mm) 380/360 切削进给速度 (mm/min) X：19-950; Y：19-950; Z：6.3-317 快速移动速度(mm/min) X：2300； Y：2300； Z：770 主轴转速范围 (r/mm) 30-1500 主轴转速级数 18 主轴中心至工作台面距离(mm) 30～410 主轴电机功率(Kw) 11 机床外形尺寸（长x宽x高）(mm) 2556x2159x1770 净重(Kg) 3850
卧式万能铣床的万能铣床
加工工件时，铣刀装在主轴上，铣刀旋转为主运动，工件随工作台作纵向或横向进给运动，升降台沿床身导轨升降使工件作垂直方向运动。没有转台的铣床叫卧式铣床。
卧式万能铣床的结构
1、床身
床身用来固定和支撑铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨，供升降台上下移动。内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。
2、横梁
横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。
3、主轴
主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。
4、纵向工作台
纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。
5、横向工作台
横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。
6、转台
转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0～45o)，以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。
7、升降台
升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。
8、底座
底座用以支承床身和升降台，内盛切削液。
卧式铣床的主轴布置
一种用途广泛的机床，在铣床上可以加工平面（水平面、垂直面）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮乖、螺旋形表面（螺纹、螺旋槽）及各种曲面。此外，还可用于对回转体表面、内孔加工及进行切断工作等。铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面
在卧式万能铣床上铣削斜齿条时，怎样按螺旋角装夹工件
在卧式万能铣床上铣削斜齿条时，有两种按螺旋角装夹方法。1，工件倾斜装夹法。安装时，应使工件与工作台的移动方向倾斜成w角，这样铣刀便可铣出符合要求的斜齿条。2，转动工作台法。安装工件时应使齿条的端面与纵向工作台的移动方向平行，然后再根据齿条齿向将工作台扳转w角。就行了。
