X62W卧式万能铣床电气控制电路的简单说明
X62W铣床型号定义标准规格：X:是指铣床，6:是指卧式，2:是指2号铣床(用0,1,2,3表示工作台面的长与宽)，W:是指万能，因为该设备也被称为X62W卧式万能铣床。该设备机械部分是由机架、工作台、卧铣主轴、可拆装立铣头、工作台传动变速箱、主轴传动变速箱组成。电路由控i制线路、主轴电机（约7.5KW)、工作台电机（2.4KW)、冷却水泵电机（0.12KW)、离合线圈、24V照明线路组成。
X62W卧式万能铣床电气控制电路原理：由三相380V供电，电机带动变速箱传动到主轴及工作台。用装在主轴上的刀具对装在工作台的工件进行切削。冷却水泵泵出冷却液对切削部分进行冷却。变速箱可选择合理的转速和线速。

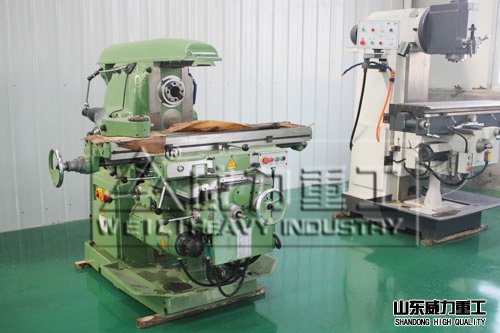

X62W卧式万能铣床厂家车间
1、主电路：三相电源由电源引入开关QSl引入，FUl作全电路的短路保护。主轴电动机M1的运行由接触器KMl控制，由换相开关SA3预选其转向。冷却泵电动机M3由QS2控制其单向旋转，但必须在M1起动运行之后才能运行。进给电动机M2由KM3、KM4实现正反转控制。三台电动机分别由热继电器FRl、FR2、FR3提供过载保护。
2、控制电路：
由控制变压器TCl提供110V工作电压，FU4提供变压器二次侧的短路保护。该电路的主轴制动、工作台常速进给和快速进给分别由控制电磁离合器YCl、YC2、YC3实现，电磁离合器需要的直流工作电压由整流变压器TC2降压后经桥式整流器VC提供，FU2、FU3分别提供交直流侧的短路保护。
X62W卧式万能铣床进给运动的电气控制：
从原理图可看出，主运动和进给运动有联锁关系。当主电动机起动后，即KM1线圈得电后，KM1（17-10）触点闭合，进给运动才能进行。但工作台的快速移动可在主轴电动机不起动的情况下进行。具体分为以下四种情况：
1、工作台纵向进给运动控制
2、横向进给运动控制
3、工作台升降运动控制
4、工作台快速移动控制
5、进给变速时的顺时点动控制
卧式万能升降台铣床

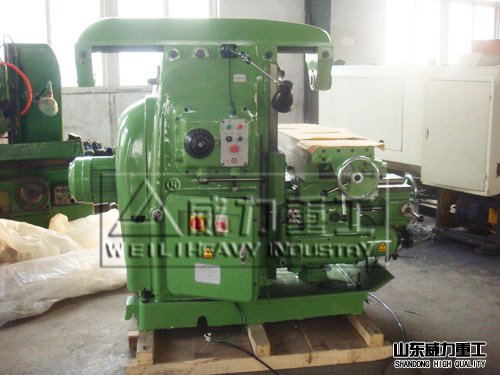

X62W卧式万能铣床可用来加工平面、斜面、沟槽，装上分度头可以铣切直齿齿轮和螺旋面，装上圆工作台还可以铣切凸轮和弧形槽。。山东威力重工设计生产有卧式铣床、立式铣床、龙门铣床、数控铣床等各种专用铣槽设备。。采购了解更多X62W卧式万能铣床设备更多信息，咨询公司张经理：18306370898（可加微信）
