X6140卧式升降台铣床(6140铣床)利用万能分度头可以进行圆周分度，实现在圆周上等分定位。本章讲解万能分度头的使用、六面体的加工及刻线加工的相关知识。刻线是指在工件表面上刻角度线、圆周等分线或等分刻度线。
分度头结构：
① 分度盘紧固螺钉。分度盘的左侧有一个紧固螺钉，用于在一般工作情况下固定分度盘；松开紧固螺钉，可使分度手柄随分度盘一起作微量的转动调整，或完成差动分度、螺旋面加工等。
② 分度叉。分度叉又称扇形股，由两个叉脚组成，其开合角度的大小按分度手柄所需转过的孔距数调整并固定。分度叉的功用是防止分度差错和方便分度。
③ 分度盘。分度盘又称孔盘，套装在分度手柄轴上，盘上（正、反面）有若干圈在圆周上均布的定位孔，作为各种分度计算和实施分度的依据。分度盘配合分度手柄完成非整转数的分度工作。不同型号的分度头都配有1块或2块分度盘。
④ 螺母。
⑤ 侧轴。侧轴用于与分度头主轴间安装交换齿轮进行差动分度，或用于与X6140卧式升降台铣床(6140铣床)工作台纵向丝杠间安装交换齿轮进行直线移距分度来铣削螺旋面等。
⑥ 蜗杆脱落手柄。蜗杆脱落手柄用于脱开蜗杆与蜗轮的啮合。
⑦ 主轴锁紧手柄。主轴锁紧手柄通常用于在分度后锁紧主轴，使铣削力不致直接作用在分度头的蜗杆、蜗轮上，减小铣削时的振动，保持分度头的分度精确。
⑧ 回转体。回转体是安装分度头主轴的壳体形零件。主轴随回转体可沿基座的环形导轨转动，使主轴轴线在以水平为基准的-10°～110°范围内做不同仰角的调整。调整时，应先松开基座上靠近主轴后端面的两个螺母，调整后再予以紧固。
⑨ 主轴。X6140卧式升降台铣床(6140铣床)分度头的主轴是一空心轴，F11 125型分度头主轴前后两端均为莫氏4号锥孔，前锥孔用来安装顶尖或锥度心轴，后锥孔用来安装挂轮轴，用于安装交换齿轮。主轴前端的外部有一段定位体（短圆锥），用来安装三爪自定心卡盘的法兰盘。
⑩ 基座。基座是分度头的本体，分度头的大部分零件均装在基座上。基座底面槽内装有两块定位键，可与铣床工作台台面上的中央T形槽相配合，以精确定位。

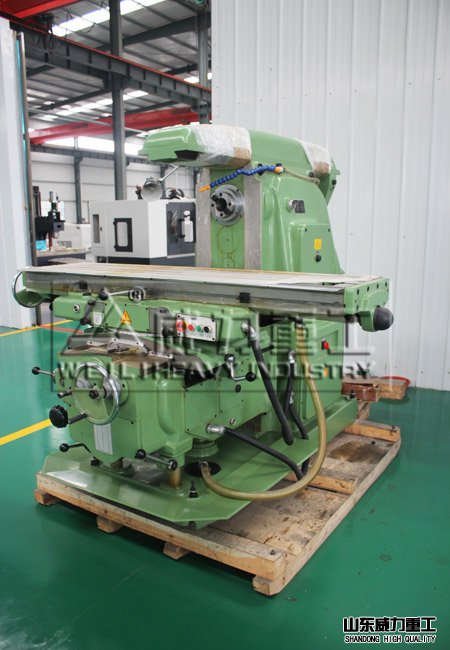

X6140卧式万能铣床
万能分度头的传动系统：
X6140卧式升降台铣床(6140铣床)分度时，从分度盘定位孔中拔出定位销，转动分度手柄，通过一对转动比1∶1的直齿圆柱齿轮及一对传动比为1∶40的蜗杆副使分度头主轴带动工件旋转。此外，分度盘右侧还有一根安装交换齿轮用的交换齿轮轴（挂轮轴），它通过一对速比为1∶1的交错轴斜齿轮副和空套在分度手柄轴上的分度盘相连，当其转动时，会带动分度盘转动，用于进行差动分度和铣削螺旋面。
X6140卧式升降台铣床(6140铣床)也叫63w铣床或者B1-400W铣床，x6140卧式升降台铣床为山东威力重工热销机型，加工范围大，承重能力强等特点，特别适合强力切削。底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。床主轴轴承为圆锥滚子轴承，X6140万能铣床主轴采用三支承结构，主轴的系统刚度好，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。工作台水平回转角度 ±45°，拓展机床的加工范围。
