气胀轴有多种规格，分别为1寸、1.5寸、2寸、2.5寸、 3寸、6寸、8寸、10寸、12寸等，根据客户需求可加工生产不同规格的气胀轴钻孔专用机床，是山东威力重工机床有限公司为客户设计定做的钻孔专用机床，也称为气胀轴铣槽机。 公司设计生产有1寸气胀轴铣槽机、2寸气胀轴钻孔专用机床、3寸气胀轴钻孔专用数控机床等，根据气胀轴的规格，设计定做不同规格尺寸的气胀轴钻孔专用机床。。该设备的优点在于一次装夹，可完成气胀轴所有孔的铣削加工，效果高，精密度高，速度快等优点。

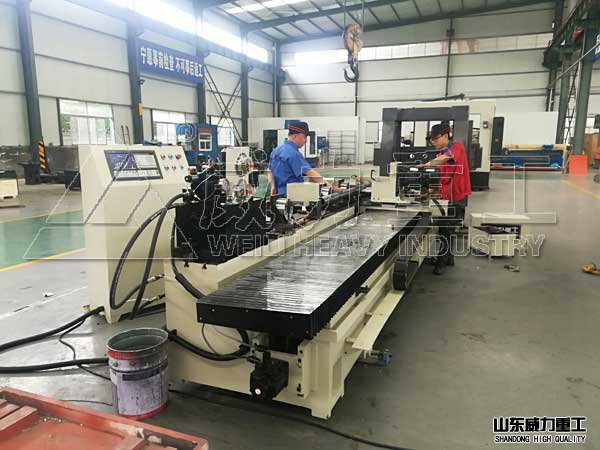

气胀轴钻孔专用机床
气胀轴的钻铣要先通过手动分度关先划线，然后在普通铣床上进行移位单个孔加工，效率极低，人工成本高；因工件较长，有的用大型数控龙门铣加工，设备昂贵，成本比较高，有的用数控车床改制，由于加工时没有支撑点，工件易震动，造成产品精度不好且易损坏刀具等。因而山东威力重工就针对此问题，设计生产了气胀轴钻孔专用机床，加工气胀轴时，需要对气胀轴的位置进行变换时，控制液压缸的活塞杆回缩，第四电机输出轴的转动，实现分度头对气胀轴角度的变换，再次利用液压缸把气胀轴固定住，进行钻孔操作，该气胀轴钻孔专用机床上的分度头不需要人力即可实现对气胀轴角度的变换，节省了人力。

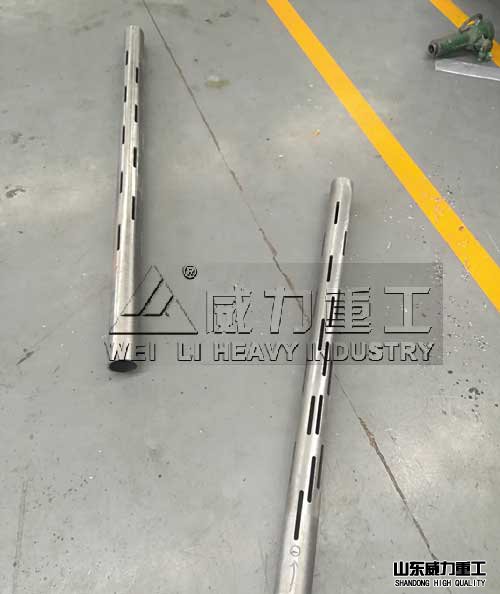

气胀轴
气胀轴钻孔专用机床的组成结构：
气胀轴钻孔专用机床-气胀轴铣槽机包括钻孔组件、分度组件、固定组件和喷水组件。钻孔组件包括机架、第三支架、第一电机、第一传动件、主轴、刀具安装头、第一滑块、第一滑轨、第一丝杆、第二电机、第二传动件、第二滑轨、第二滑块、第二丝杆和第三电机，第一滑轨固定在机架的上表面，当需要对气胀轴的位置进行变换时，控制液压缸的活塞杆回缩，第四电机输出轴的转动，实现分度头对气胀轴角度的变换，再次利用液压缸把气胀轴固定住，再进行钻孔操作，该气胀轴钻孔专用机床上的分度头不需要人力即可实现对气胀轴角度的变换，的节省了人力。
1、专用机床采用卧式安装，系统为广州数控980MDC。75,150卡爪各一副。
2、专用铣槽机行程：3000*150mm
3、两爪液压卡盘卡爪为“V”形块形式，自动夹紧，具用自动定心功能，适应不同直径的圆管。
4、上料为手动上料，分度头所配卡盘为手动夹紧，分度时两爪液压卡盘由程序控制。

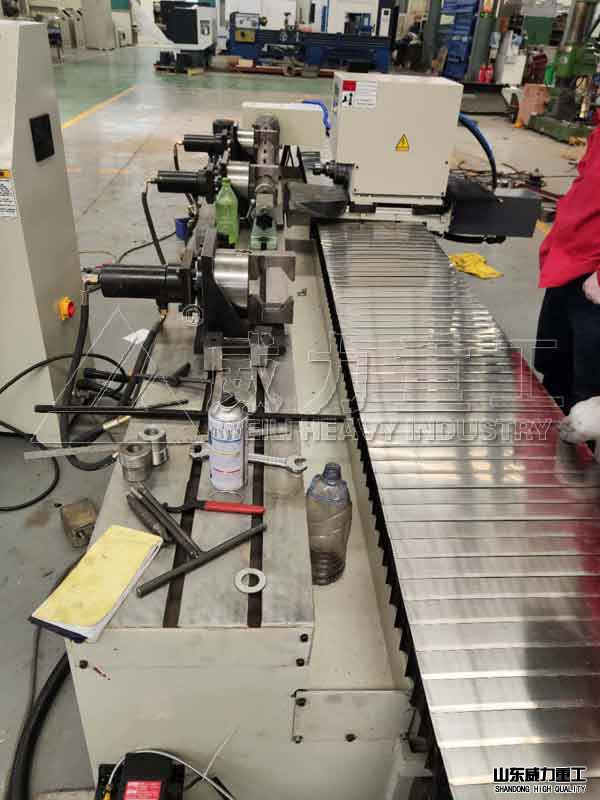

气胀轴钻孔专用机床-气胀轴铣槽机的应用
气胀轴钻孔专用机床-气胀轴铣槽机性能优势：气胀轴加工专用钻孔机采用三轴数控系统控制方式，一轴采用伺服电机驱动数控分度头实现自动分度；另两轴采用十字进给，伺服电机驱动滚珠丝杠实现进给，动力头数量为壹套，动力头功率为4KW，动力头转速可调；工件由数控分度头所配的三爪卡盘夹紧并分度，为避免加工震动配三台自定心两爪液压卡盘辅助支承，可以依工件长度而调整距离。
气胀轴钻孔专用机床-气胀轴铣槽机的应用
