卧式万能铣床是铣床中应用最多的一种。加工工件时，铣刀装在主轴上，铣刀旋转为主运动，工件随工作台作纵向或横向进给运动，升降台沿床身导轨升降使工件作垂直方向运动。没有转台的铣床叫卧式铣床。X6140卧式万能铣床是其中较常见的一款，它可以用圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀及端面铣刀等刀具对各种零件进行平面、斜面、螺旋面及成型表面的加工，还可加装万能铣头分度头和圆工作台灯机床附件来扩大加工范围。

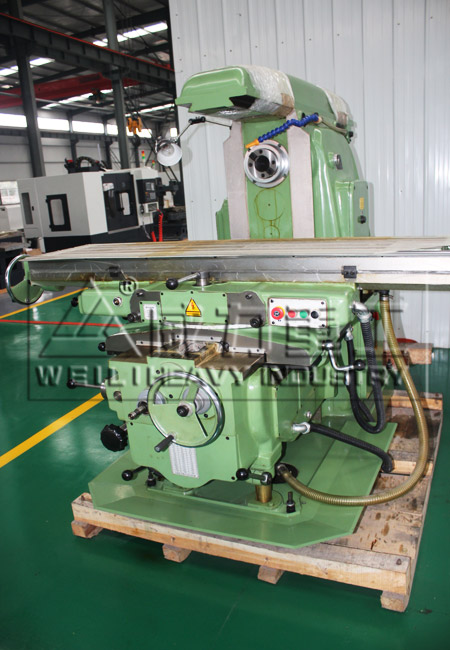

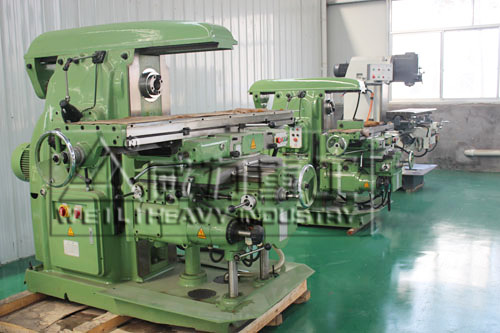

X6140卧式万能铣床
X6140卧式万能铣床的特性：
1、X6140卧式铣床的床身承载能力非常强，是一般铣床的2到3倍。
2、X6140卧式万能铣床具有很强的强度和刚度，机身的零件是采用优质的灰铸铁而且经过了优化设计。
3、X6140卧式铣床的功率非常大而且变速范围非常广，采用了18级齿轮变速，使得加工功率大大提高，能够充分发挥机床的效能。
4、电气控制具有很高的安全系数。
5、机床上主要传动零件都是采用了合金钢制造，合金钢具有很高的应用价值，一般采用了特殊的热处理，这样能保证机床的强度和寿命。
6、X6140卧式铣床能够进行顺铣和逆铣两种形式的加工操作。
7、机床在工作中都是有磨损的，X6140卧式铣床凡是容易磨损的部件之间都有消除间隙的调整装置，这样也保证机床加工的精度和工作的平稳性。
8、X6140卧式万能铣床的悬梁可以前后移动，这样方便进刀。
铣刀的选择及装夹：
（1）铣刀的选择
①铣刀直径应根据铣削宽度、深度选择。一般铣前宽度和深度越大、越深，铣刀直径也应越大。
②铣刀齿数应根据X6140卧式万能铣床工件材料和加工要求选择。一般铣削塑性材料或粗加工时，选用粗齿铣刀；铣削脆性材料或半精加工、精加工时，选用中细齿铣刀。
（2）铣刀的装夹
①在装夹铣刀前，一定要把刀柄、刀杆、导套等擦拭干净。
②在X6140卧式万能铣床上装夹铣刀时，在不影响加工的情况下，应尽量使铣刀靠近主轴，支架靠近铣刀。若需铣刀离主轴较远时，则应在主轴与铣刀间装一个辅助支架。
③在X6140卧式万能铣床上装夹铣刀时，在不影响铣削的情况下，尽量选用短刀杆。
④铣刀装夹好后，必要时应用百分表检查铣刀的径向跳动和端面跳动。
⑤若同时用两把圆柱形铣刀铣宽平面时，应选螺旋方向相反的两把铣刀。
铣削加工：
①、铣削前把X6140卧式万能铣床调整好后，将不用的运动方向锁紧。
②、机动快速进给时，靠近工件前应改为正常进给速度，以防刀具与工件碰撞。
③、切断时，铣刀应尽量靠近夹具，以增加切断时的稳定性。
④、对有公差要求的尺寸，在加工时，应尽量按其中间公差加工。
⑤、X6140卧式万能铣床粗加工时的倒角、倒圆等都应按精加工余量加大，以保证精加工后达到设计要求。
⑥、在下道工序需进行表面淬火、超声波探伤或滚压加工的工件表面，在本工序加工的表面粗糙度Ra的值不得大于6.3μm。
⑦、在本工序后无法去毛刺时，本工序加工产生的毛刺应在本工序去除。
⑧、在批量生产中，必须进行首件检验，合格后方能继续加工。在加工过程中，操作者必须对工件进行自检。检查时应正确使用测量器具。
