X6036卧式升降台铣床可利用棒形、圆片、角度、成形和端面铣刀来加工工件的平面、斜面、角度、沟槽和边缘等。可选配回转工作台、分度头等特殊附件来扩大加工范围。适用于各种机械加工车间、修理车间、工具制造和模具加工车间。配置立铣头后,机器可做立式切削。在本机床上安装分度头等附件后,还能铣切齿轮、铰刀、螺旋槽、凸轮和鼓轮等工件,广泛应用于机械加工各行业。
主要组成部分:
X6036B卧式升降台铣床(6036铣床)主要由工作台部分、床身部分、铣头部分、立柱部分、电气部分、数显部分、液压部分、润滑部分、防护部分组成。
三向导轨:
X6036B卧式升降台铣床(6036铣床)的X向采用超重型直线V型导轨。运动灵敏度和运行精度高,承载能力强。Y向采用矩形导轨。该导轨组合结构形式刚性好,摩擦系数小,运动灵敏度高,性能优越。承载能力大,能承受强力重切削,且X6036B卧式升降台铣床(6036铣床)的精度稳定性极好,使用寿命长。
电气控制部分性能特点:
(1)、X、Y、Z向进给采用交流变频电机分别进行控制和驱动,性能先进、工作可靠、操作方便。数控采用伺服电机驱动。
(2)、X、Y、Z向进给控制分别具有快速移动、卧式铣床操作方便。
技术参数:
X6036B卧式升降台铣床(6036铣床)的日常维护:
规格型号 |
单位 |
X6036B铣床 |
主轴孔锥度 |
7;24 ISO40(立) ISO50(卧) |
|
主轴端面至工作台距离 |
mm |
60~520 |
主轴中心线至床身垂直导轨面距离 |
mm |
400 |
主轴转速范围 |
r.p.m |
(12级)58~1800 |
工作台工作面尺寸 |
mm |
1500×360 |
工作台行程 |
mm |
1200×320 |
工作台纵、横向机动进给速度 |
mm/min |
(8级)30~740(快进1080) |
工作台垂向机动升降速度 |
mm/min |
590 |
工作台“T”型槽(槽数/宽度/间距) |
mm |
3/18/80 |
主传动电机功率 |
kw |
4 |
工作台机动进给电机功率 |
kw |
0.75 |
机床外形尺寸(长×宽×高) |
mm |
2300×1980×1800 |
机床重量 |
kg |
2200/2300 |
一、工作平台校正
1、用梅花扳手拆下螺丝,拆下万力虎钳;
2、用放电油石除锈(放虎钳处),用抹布将平台擦拭干净;
3、用0。02mm水平仪校正平台;
4、调整卧式升降台铣床底座之地脚螺丝(共4个),校正时水平仪应多换几个地方校正(四角和中心),以求更加准确。

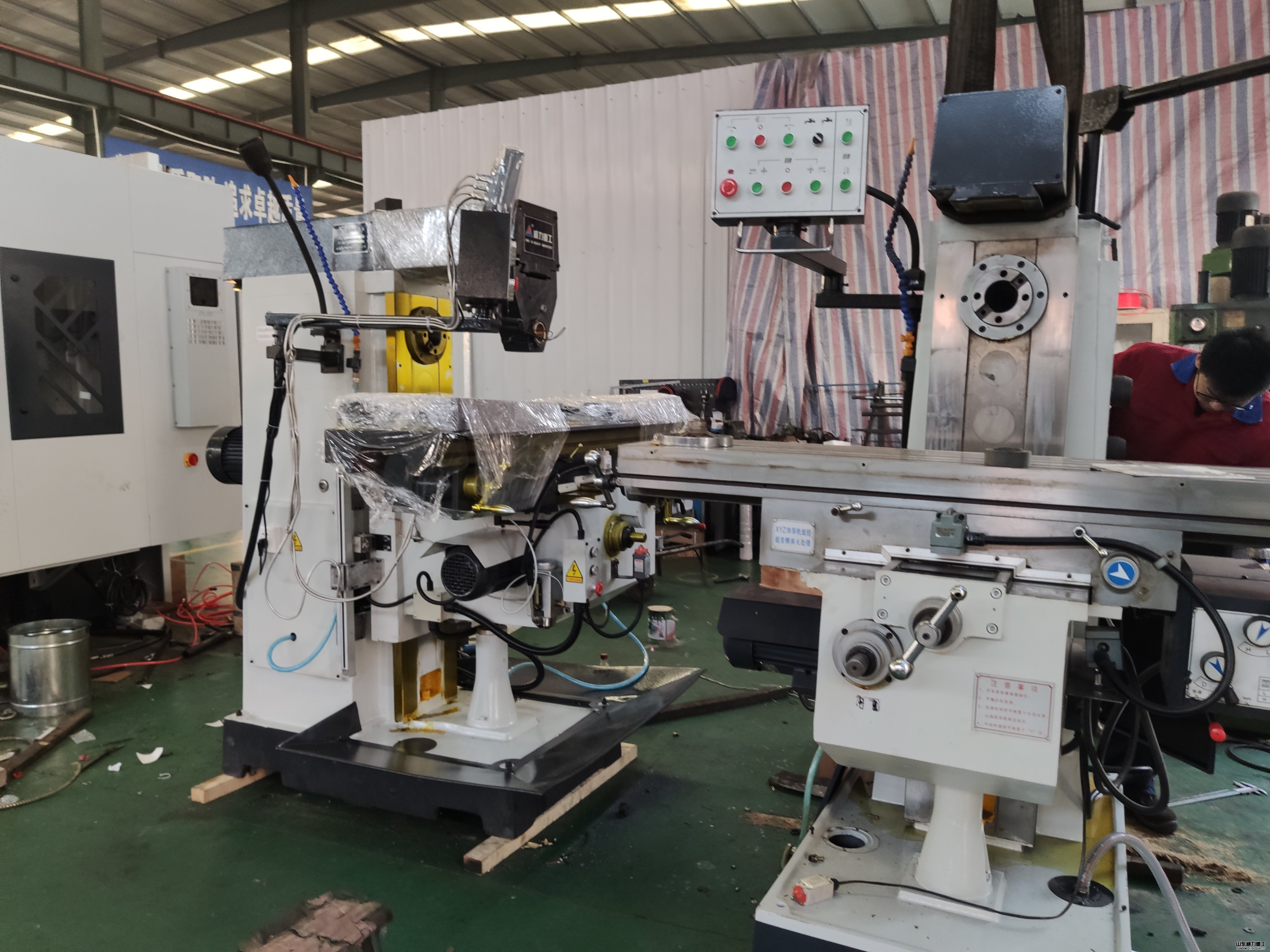

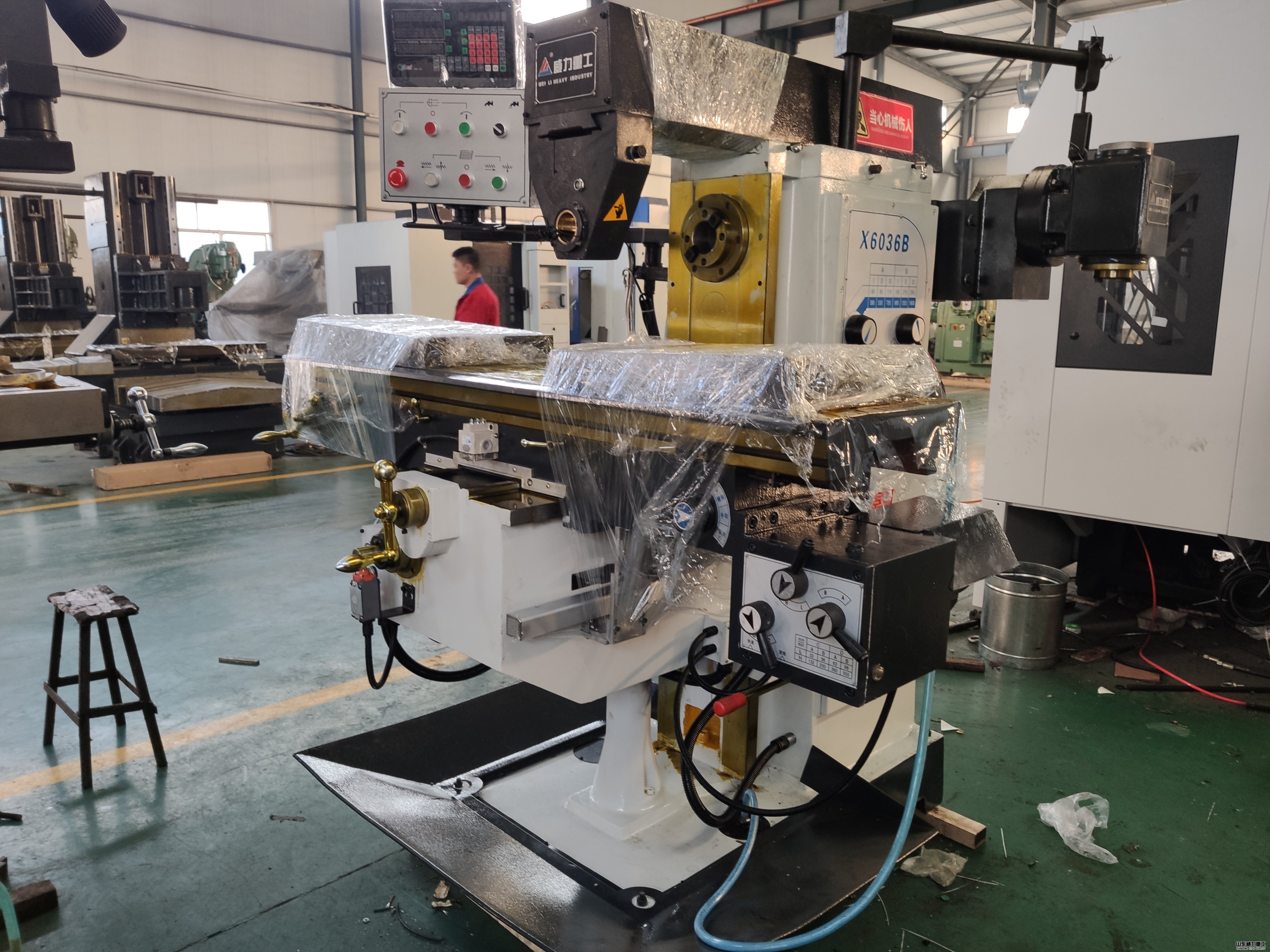

客户定做两台两台X6036卧式铣床
二、导轨油添加
1、当油箱内的导轨油低于低线“MIN”时即须加油;
2、加油时,用手扭开盖子,将清洁的导轨油从油口注入油箱内,油将经过过滤网过滤一次,以防杂质落入油箱内;
3、调节自动注油的吐出量,如图所示:油箱马达每小时注油一次(机台电源打开的情况下),每次吐出量为3~6ml,调节吐出量时,将防尘盖旋出,用卡簧钳将卡簧取出,再装到你需要的吐出量数字下方的卡簧槽内,如图所示吐出量为4ml/小时,一般我们铣床上调为3ml/小时。
