X62G卧式升降台铣床的技术参数：
|
项目 |
单位 |
技术参数 |
|
|
工作 台 |
工作台尺寸 |
㎜ |
1600×360 |
|
T型槽尺寸（槽数/宽度/间距） |
㎜ |
5/18/70 |
|
|
工作台最大回转角度 |
度 |
-- |
|
|
工作范围 |
X向行程（纵向 手动/机动） |
㎜ |
1020/1000 |
|
Y向行程（横向 手动/机动） |
㎜ |
320 |
|
|
Z向行程（垂向 手动/机动） |
㎜ |
420 |
|
|
悬梁行程 |
㎜ |
700 |
|
|
卧轴中心至悬梁平面距离 |
㎜ |
210 |
|
|
卧轴中心至工作台距离 |
㎜ |
0-420 |
|
|
主轴 |
主轴转速范围 |
r/min |
35-1500(12级) |
|
主轴锥孔 |
|
7:24 ISO50 |
|
|
主轴电机功率 |
KW |
7.5 |
|
|
进给 |
工作台X/Y向机动进给速度 |
㎜/min |
40-1000(无级调速)快进1800 |
|
工作台Z向机动进给速度 |
㎜/min |
10-250(无级调速)快进450 |
|
|
工作台机动进给电机功率 |
W |
1500 |
|
|
升降台机动升降电机功率 |
W |
1500 |
|
|
其他 |
机床净重 |
㎏ |
3000 |
|
占地面积 |
㎜ |
2080×2230 |
|

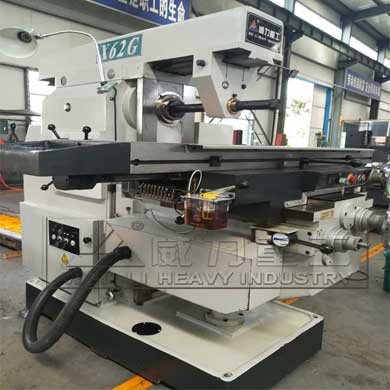

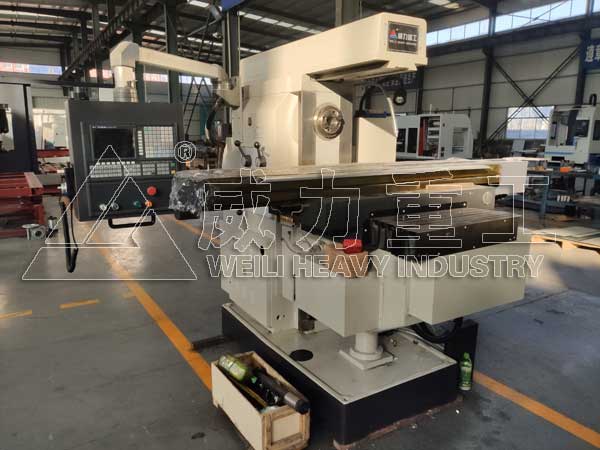

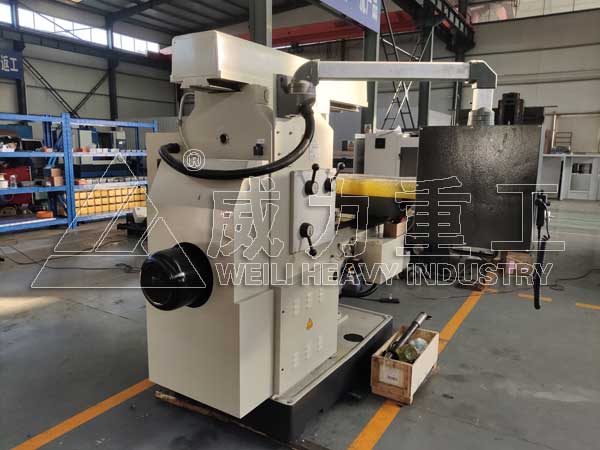

X62G数控卧式升降台铣床
X62G卧式升降台铣床的组成结构：
1、X62G卧式升降台铣床的床身用来固定和支承铣床各部件，顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨，供升降台上下移动。内部装有主电动机，主轴变速机构、主轴、电器设备及润滑油泵等部件。
2、横梁横梁一端装有吊架，用以支承刀杆，以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。
3、X62G卧式升降台铣床的主轴是用来安装刀杆并带动铣刀旋转的，主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。
4、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动，以带动台面上的工件作纵向进给，台面上的T形槽用以安装夹具或工件。
5、横向工作台横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。
6、转台转台可将纵向工作台在水平面内扳转一定的角度（正、反均为0~45o），以便铣削螺旋槽等，X62G卧式升降台铣床具有转台也称为x62G卧式万能铣床。
7、X62G卧式铣床的升降台可以带动整个工作台沿床身的垂直导轨上下移动，以调整工件与铣刀的距离和垂直进给。
8、底座底座用以支承床身和升降台，内盛切削液。
X62G卧式升降台铣床操作方便，性能、质量稳定，机床具有操作灵活便，万能性广等特点。X62G卧式升降台铣床的主轴刚度好，承载能力强。工作台X、Y、Z三方向机动进给，X、Y、Z三方向导轨副超音频淬火、精密磨削 。手动润滑装置可对丝杠及导轨进行强制润滑。X62G卧式升降台铣床可配数控系统，还可根据用户要求提供第四坐标，从而实现四轴四联动功能，可以实现在圆柱面、圆锥面等上面加工各种曲线、曲面。可以组成各种往复循环和框式循环还可以铣削具有复杂曲面轮廓的零件，如模具、螺旋槽、叶片、凸轮、样板等。采购定做高质量、高性价比X62G卧式升降台铣床设备，咨询公司张经理：18306370898（可加微信）
