立式铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具。其型号包括X5032、X5036、X5040、X5036K等，这些是山东威力重工机床有限公司热销的几款立式铣床设备。X5032立式铣床(5032立式升降台铣床)是其中比较的常用的一款。目前市场上，立式铣床厂家很多，采购时，需要多个厂家咨询对比，适合自己的就是好的。而且，在采购中，客户必须要了解的铣床信息为，X5040立式铣床(5040立式升降台铣床)技术参数，它反应了机器设备的性能、加工范围、配置等，同时也是反应X5040立式铣床(5040立式升降台铣床)价格的依据。

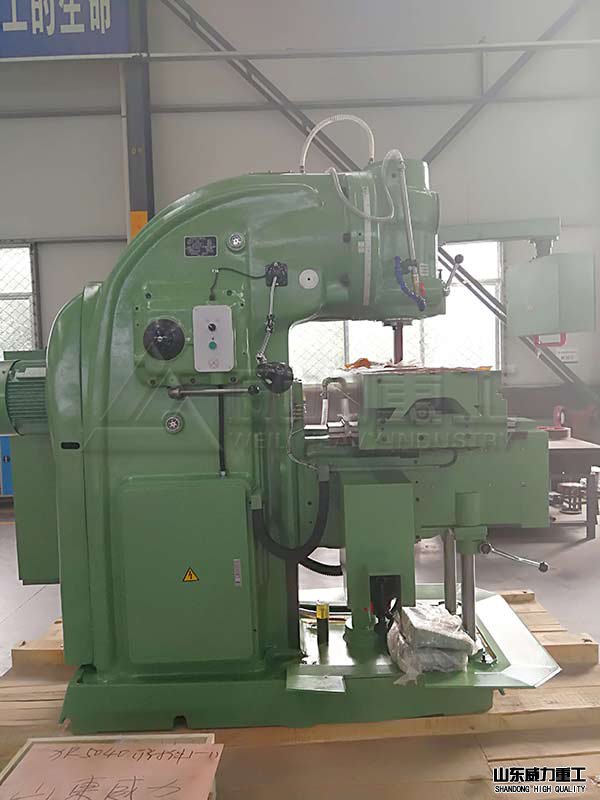

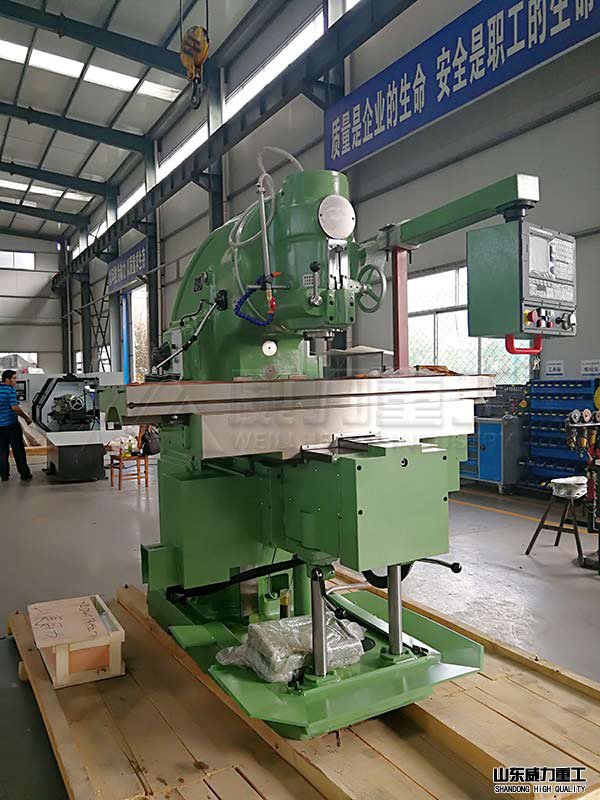

X5040立式铣床
X5040立式铣床技术参数：（仅供参考）
|
主要技术参数 |
X5040 |
|
工作台尺寸mm |
1700×400 |
|
T型槽数目 |
3 |
|
T型槽宽度mm |
18 |
|
最大负荷kg |
800 |
|
X向(工作台纵向手动/机动)mm |
900/800 |
|
Y向(滑座横向手动/机动)mm |
315/300 |
|
Z向(升降台垂向手动/机动）mm |
385/365 |
|
快速移动速度mm/min |
X:2300 Y:1540 Z:770 |
|
主轴转速范围r/min |
30-1500 |
|
主轴转速级数 |
18 |
|
主轴轴向移动距离mm |
85 |
|
主轴最大回转角度 |
±45° |
|
主轴端面至工作台距离mm |
30/500 |
|
主轴电机功率kw |
11 |
|
机床外形尺寸(长×宽×高mm |
2556×2159×2298 |
|
净重kg |
4250 |
x5040立式铣床主要结构特点
2、 立铣头可在垂直平面内顺、逆回转调整 ±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、 工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。
4、 X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
6、X5040立式铣床(5040立式升降台铣床)设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观
应用范围：
X5040立式铣床(5040立式升降台铣床)适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。
X5040立式铣床的操作规程：
一、 工作前：
1、检查“交接班记录本”，按设备“巡回检查内容”检查设备各部件是否合乎要求。
2、按“润滑图表”规定注油，并注意掌握油箱的换油周期以及各部油毡、油线的清洗更换时间。
二、工作中：
1、开车时先以低速运转三至五分钟，确认润滑系统畅通，各部运转正常后方可开始工作。
2、严禁超负荷超技术规格使用设备。
3、装卡工件必须牢靠。铣削不正规的工件时，工件重心应放在工作台的中间位置。
4、正确安装刀具，合理选择刀具和切削用量，并经常检查刀具的紧固及磨损情况。
5、刀杆锥面、锥肩平面应清洁，无伤痕，锥度要相符。
6、X5040立式铣床(5040立式升降台铣床)铣削平面时，必须使用四个刀刃以上的刀盘，防止过大冲击振动。禁止使用磨钝了的刀具加工工件。
7、在使用工作台纵向工作时，应将横向和垂直方向紧固螺钉拧紧，使用横向工作时，也应将纵向及垂直方向紧固，避免工作台震动。
8、用挂轮铣削螺旋槽时，应特别注意选择的切削量不宜过大。
9、使用分度头时，应尽量卡在工作台的中间位置，不用时应立即取下。
11、禁止主轴在运转中变换速度。
12、机动对刀在接近工件时，应改为手动。
13、铣削刀具未脱离工件时不得停车。
14、工作台和升降台在移动以前应先松开夹紧手柄（或松开紧固螺钉）。
15、在快速或自动进给铣削前，必须先调整好限程挡铁。
16、铣削代键轴类或切割薄的零件时，严防铣削分度头和工作台面。
17、装卸工件或夹具时应轻拿轻放，选择安全可靠的吊具和方法，避免碰撞擦伤滑动面和工作台面。
18、铣削前应清除机床上的工具、杂物，并使各导轨面保持清洁、润滑。不准在工作台上敲打和校直工件。
19、当保险机构起脱开作用时，则说明机床已过载，应立即降低切削量或更换锋利的刀具。
20、禁止操作者托人代管或离开开动着的机床，离开时必须切断电源。
21、工作中必须经常检查设备各部的运转和润滑情况，轴承温升不准超过65 °C,如发现有异常现象时应立即停车检查。
