X5036立式升降台铣床系列机床在x5032基础上改进的经济型铣床，性价比高，加工范围和加工能力都能和x5032媲美，操作更加简便直观，加工效率更高，深受广大新老客户的肯定和认可。适用于加工各种零部件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。

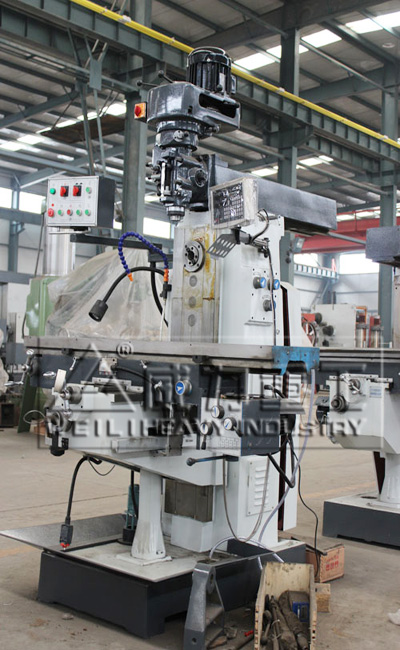

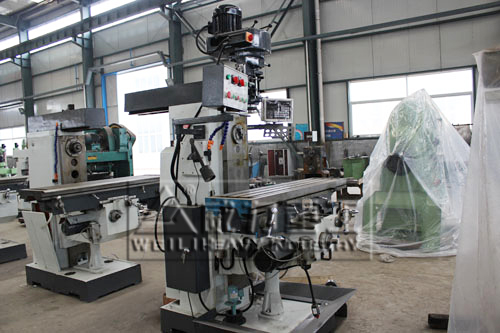

X5036B立式升降台铣床
X5036B立式铣床的特点：
1、铣头可在垂直平面内顺、逆时针调整 ±45°。
2、主轴采用能耗制动，制动转矩大，停止迅速，可靠 。
3、工作台X、Y方向机动进给
4、X、Y、Z三方向导轨副超音频淬火、精密磨削
5、工作台加长1500mm
6、滑块加长（1200mm）使工作台行程更长、稳定性更好。
7、手动润滑装置可对丝杠及导轨进行强制润滑 。
8、根据需要X5036B立式铣床可选择配置回转工作台，回转调整范围最大为 ±45°还可配置铣床附件：如分度头，当工作台调整一定角度，并使用分度头及挂轮时，可以加工齿轮、螺旋槽等。
X5036B立式铣床的立铣头的组成：
1、X5036B立式铣床的立铣头安装在床身上部夸头的前面，用图柱面定位。立铣头能相对于床身向左右回转 45°，回转运动是通过小齿轮带动弧形的齿圈而获得，齿圈固定在回转头的本体上，而小齿轮则装在床身弯头的左侧，小齿轮轴另一端为六角头．转动六角头，从而带动立铣头回转。立铁头在其范围内的任何一角度上，都可利用四个T型螺钉将其固定。为了保证主轴对工作台的垂直精度，当铁头处于中间零位时，利用锥销将其精确定位。
2、X5036B立式铣床立铁头内装着主轴。主传动系统中输出轴上的伞齿轮与立铣头的伞齿轮啮合，再经过一对齿轮传动而带动轴套旋转，主轴的上半部即装此轴套内。轴套通过滑键带动主轴一同旋转。主轴可以在轴套内轴向移动。主轴的下半部以精密滚动轴承安装在套筒内，套筒能连同主轴一起相对于立铁头本体作轴向移动．最大行程是70毫米。用手轮操纵，当摇动手轮时，经一伞齿轮．再传动丝杠，带动固定于套筒上的托架内的螺母，丝杠传动时，螺母则带着套筒和主轴作轴向移动．以便铣削不同深度的加工面或钻孔，如果加工的轴向梢度要求高时，还可以上千分表．以便观察和检查，主轴套简在不同的轴向位置上都可用手柄夹紧。
X5036B立式铣床的组成结构：
1、床身——X5036B立式铣床的主体
2、主轴箱——位于床身的上部
3、升降台——用来支撑工作台
4、纵向工作台——用来安装工件
5、横向工作台——位于升降台与纵向工作台之间
6、主轴及主轴传动系统——主轴的作用是用来紧固铣刀心轴并带动铣刀旋转
7、主传动系统电动机——简称电动机
